0.1 特点

活塞用非金属导向带，有即用型和现场切割型两种形式供选择。

0.2 材料

耐磨环为PTFE青铜复合材料。

0.3 性能

活塞杆用非金属导向元件，也适用于ISO 10766标准腔体。

金属/塑料材料配对，防止了“滞塞”和“咬死”现象；

承载能力有限(材料)；

低摩擦，无粘滑现象；

适用于润滑差的干运转工作条件；

良好的减振性(径向振动)；

可磨合可能的外界杂质；

导向环边角倒圆防止了在腔体沟槽的半圆角处产生边缘间隙

挤压“挤出”。

04.工况条件

线速度： ≤5m/s；

承载能力：≤15N/mm ，在20℃下；

≤7.5N/mm ，在80℃下；

≤5N/mm ，在120℃下；

温度：-60℃ ~ +150℃ (200℃)。

导向带的允许承载能力是用投影面积乘以允许的比表面压力来计算，由与温度和公差有关的负荷形成的非线性接触压力分布，应考虑到允许的负荷值中。

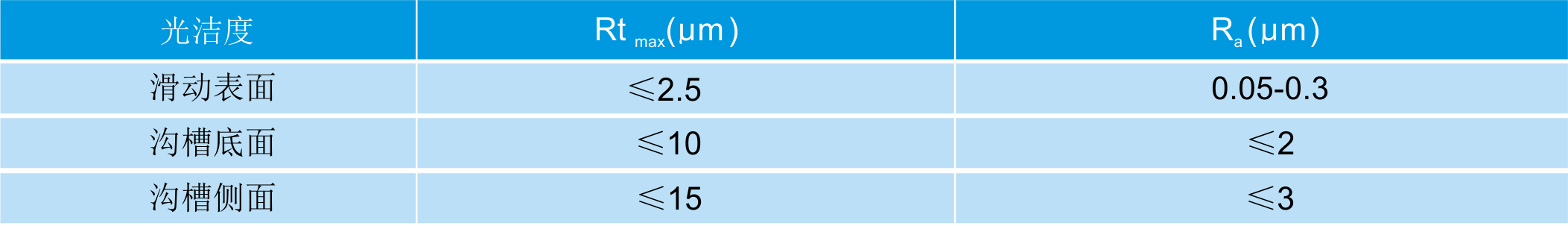

0.5 沟槽表面质量

注：订货时须注明材质，如PTFE

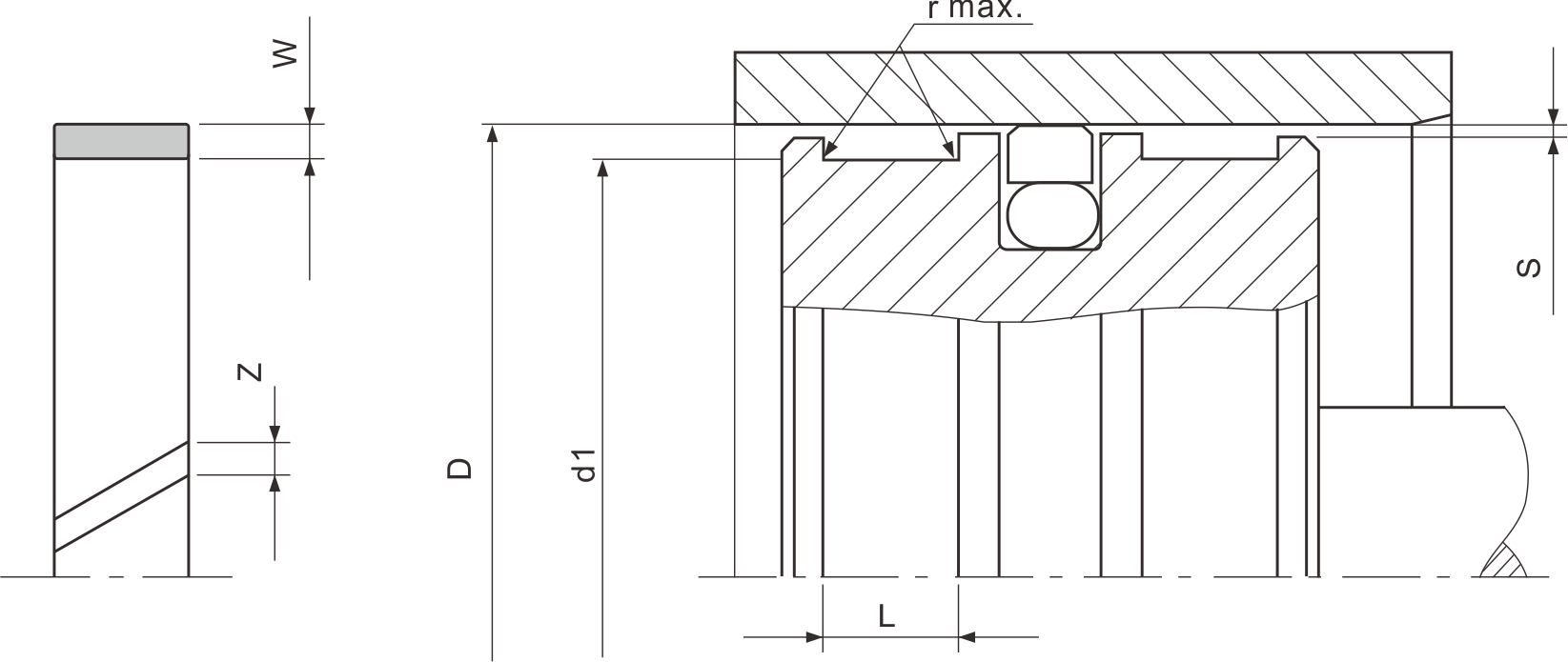

0.6 安装尺寸
