0.1 特点

活塞用非金属导向元件。

0.2 材料

耐磨环为酚醛夹布。

0.3 性能

用作活塞杆的非金属导向元件，也适用于ISO 10766标准腔体。

金属/塑料材料配对，防止了“滞塞”和“咬死”现象；

高负荷承载能力，在达到脆性温度前具有弹性(不是塑性)；

导向环边角倒圆防止了在腔体沟槽的半圆角处产生边缘挤压“挤出”；

简单的扣压安装(d≤300)

04.工况条件

线速度： ≤1m/s；

承载能力： ≤50N/mm ，在120℃下；

最高使用温度： -60℃~ +120℃。

导向带的允许承载能力是用投影面积乘以允许的比表面压力来计算，由与温度和公差有关的负荷形成的非线性接触压力分布，应考虑到允许的负荷值中。

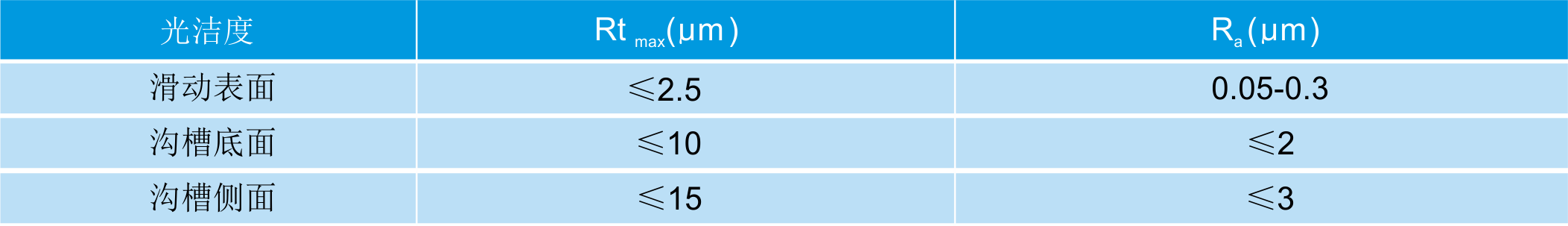

0.5 沟槽表面质量

注：订货时须注明材质，如PTFE

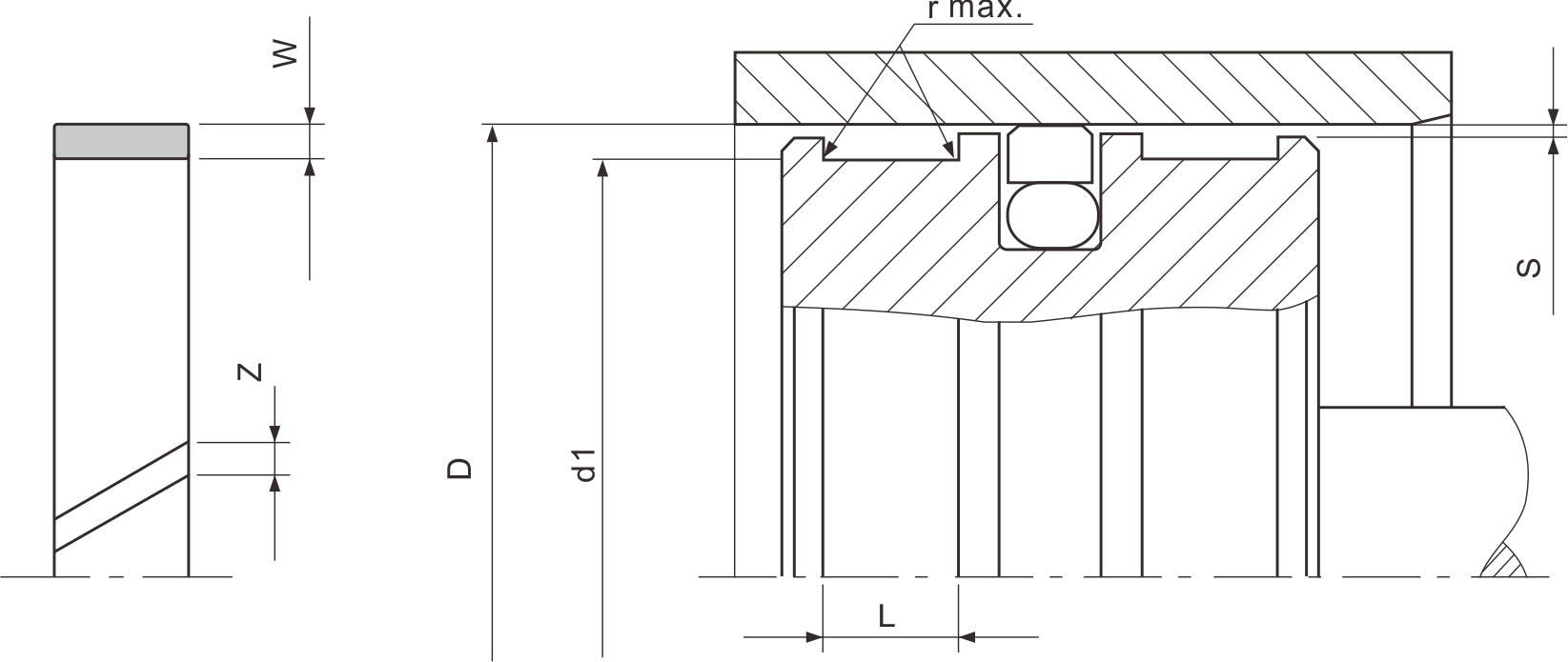

0.6 安装尺寸
