0.1 特点

活塞杆用单向作用密封圈，由一个抗磨的填充聚四氟乙烯PTFE圈和O形橡胶密封圈组成。O形圈提供弹力，可对PTFE阶梯圈的磨损起补偿作用，只具有单向密封效果。适用于液压缸活塞杆的密封。一般和导向环配套使用。轴径小于φ30的规格，应采用分体式沟槽。

0.2 材料

耐磨环为PTFE青铜复合材料；

O形圈为丁腈橡胶NBR；或氟橡胶FKM。

0.3 性能

轴用阶梯圈GSJ适用于单侧承压的活塞杆。

在受压和苛刻条件下具有非常高的压力稳定性

良好的导热性

非常好的抗挤出可靠性

高耐磨

低摩擦，无粘滑现象

0.4 工况条件 ( 以下极限数值不可同时出现 )

压力：≤40MPa

速度：≤5m/s

频率：≤5Hz

温度：-30℃ ~ +200℃(取决于Ｏ形圈的材质)

介质：矿物基液压油、阻燃液(HFA、HFB)、生物可降解液压油、水

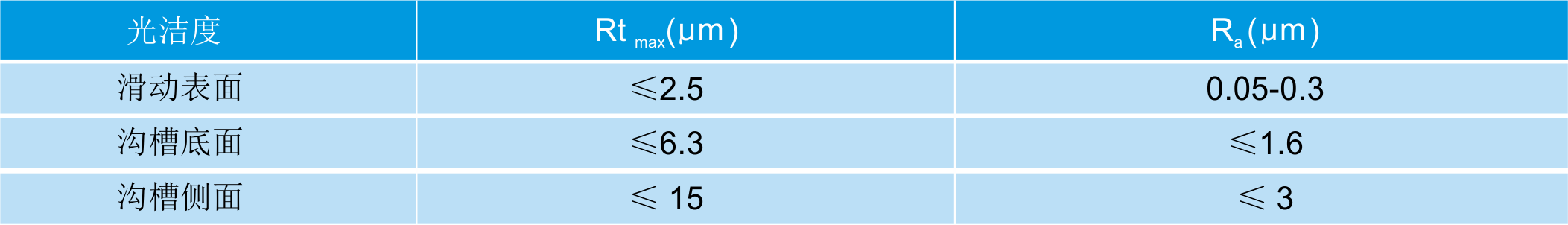

0.5 沟槽表面质量

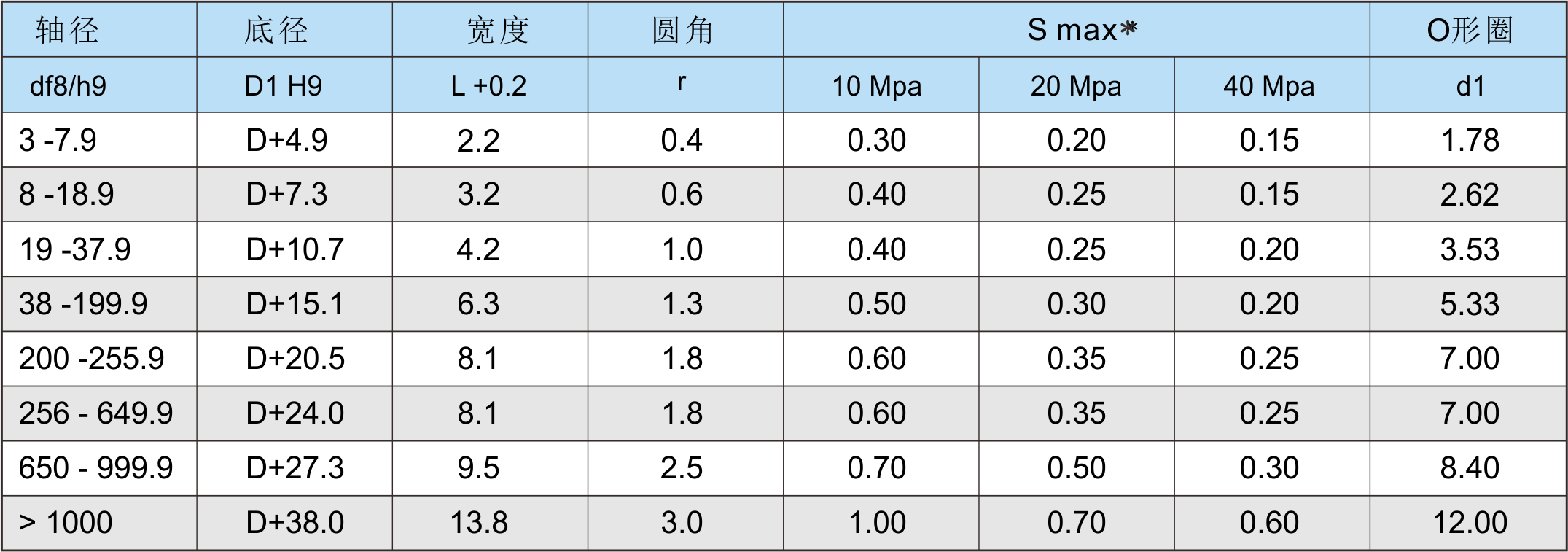

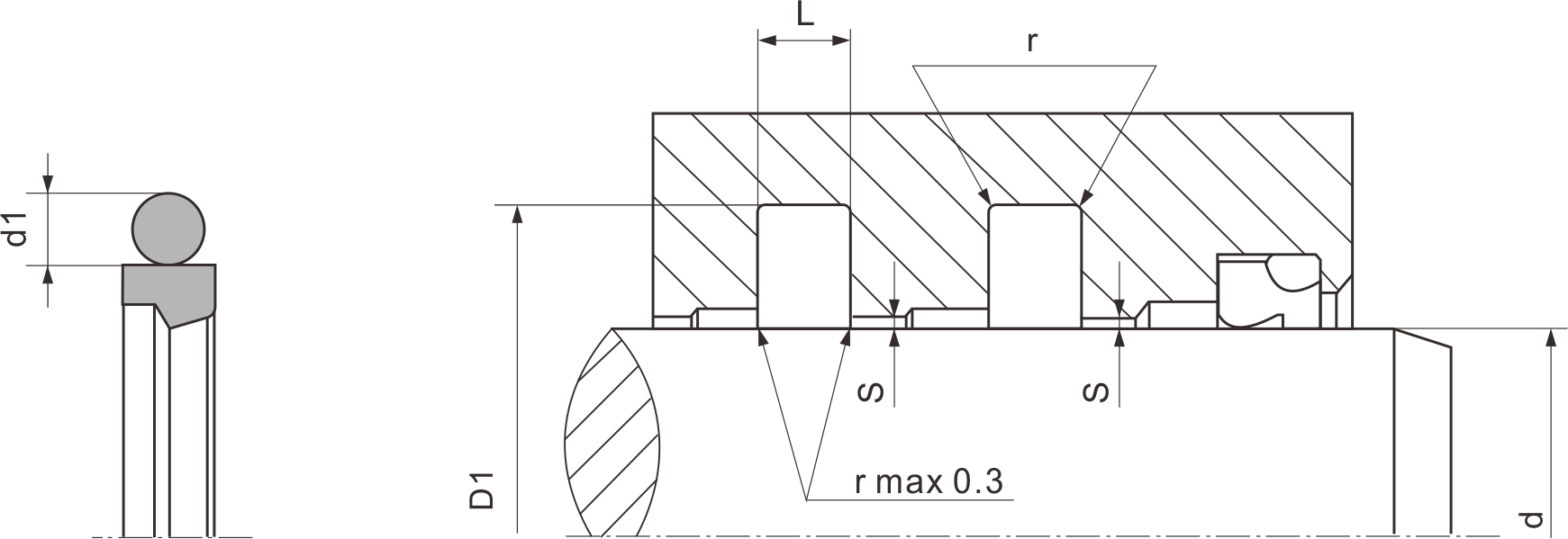

0.6 安装尺寸
